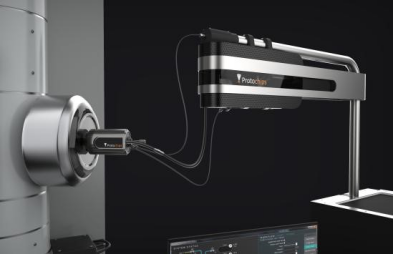

原位气体加热样品台系统是一种可用于透射电子显微镜的表征附件。原位环境反应系统利用MEMS芯片将样品 及一定量的气体密封起来,其自带的气柜可以控制通入芯 片的气体组分比例、压强、流速等,为研究化学反应的本 质提供可控的气氛环境,样品杆尾端接质谱仪,可以分析 产品的反应气体种类。原位环境反应系统与透射电镜的结 合,将透射电镜打造成一个超微型实验室,实现了在纳 米、原子尺度上观察、记录材料在特定的压强、温度下的 结构变化、动力学,为研究化学反应的本质提供了强有力 的支持。
54-E139
Atmosphere 210
Protochips
兼容JEOL透射电子显微镜AXON透射电镜实验控制平台采集模式包括TEM、STEM、STEM-Mapping
气体兼容性:H2,N2,O2,Ar,He,CO2,CO,烷烃,混合气体,水气,尾气等
蒸汽输入:兼容水、甲醇、乙醇、己烷、石脑油等蒸汽输入,全软件控制压力和流速,不会冷凝
加热温度:室温-1000℃(MEMS样品托成像区域的均匀率优于99.5%)
气体流速:0.005 mL/min - 1.000 mL/min气压范围1.0Tor-760Tor,倾转(α角)最小范围+16°/-9°(UHR极靴
结合原位环境反应系统,将透射电镜打造为微型实验室,直观看到并记录材料在外界环境(如高温高压)刺激下的结构变化,从纳米、原子尺度上揭露化学反应的本质;借助原位环境反应系统分析反应气的成分,将材料反应过程中产生的反应气体种类与材料的结构相结合,研究结构与性能的关系;反应气氛环境中进行元素分析;集成RGA质谱功能,实时气体反应测试表征。
